Elektrische schema's online tekenen
WireElectric is tekensoftware voor elektrische installaties in campers, caravans, boten en off-grid-systemen. Je sleept echte componenten — MultiPlus, MPPT, Argofet, Orion-Tr Smart, accu's, zekeringen, 230V-groepen — op het canvas en de app rekent per net door welke spanning er staat, welke kabeldikte nodig is en welke beveiliging past.
Tekenen en controleren is gratis en werkt zonder account. Een account heb je nodig om op te slaan.

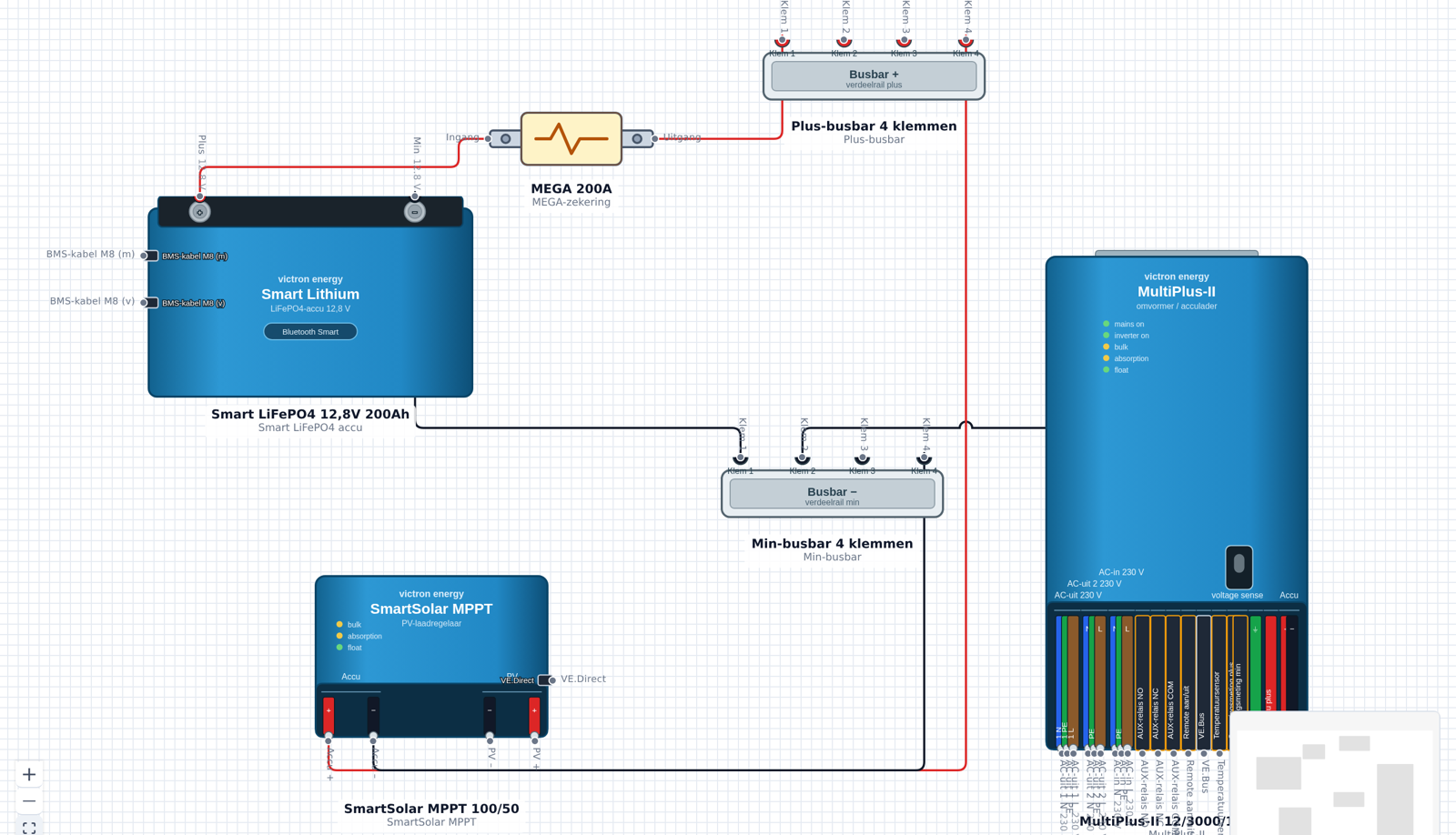

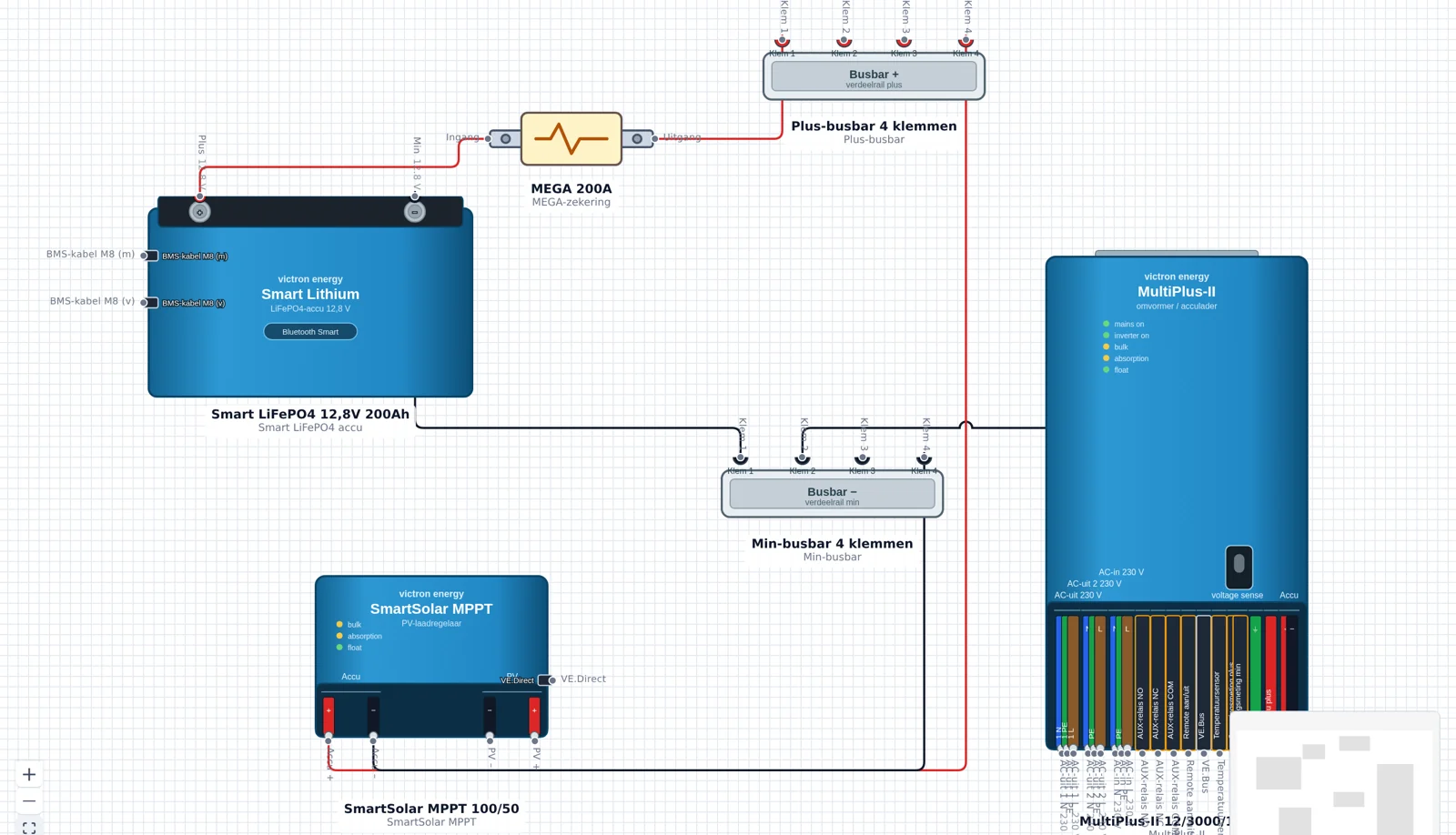

Je tekent geen blokken maar echte apparaten, en het schema rekent mee terwijl je aansluit.
Accu's in lood of LiFePO4, zekeringen en zekeringhouders, busbars, omvormers, MPPT-laadregelaars, DC-DC-laders, dynamo's, 230V-groepen en verbruikers — plus Victron-modellen als MultiPlus, SmartSolar, Orion XS, SmartShunt, Lynx Distributor en Cerbo GX.
Elk component heeft zijn eigen klemmen. WireElectric weet welke plus, min, AC, DC, ingang of uitgang is en meldt het als je twee klemmen verbindt die niet bij elkaar horen.
Per kabel vul je doorsnede, lengte en materiaal in. Je ziet de spanningsval in volt en in procenten en of de kabel de stroom aankan.
De controle kijkt of een circuit beveiligd is en of de zekeringwaarde past bij de kabel die erachter ligt.

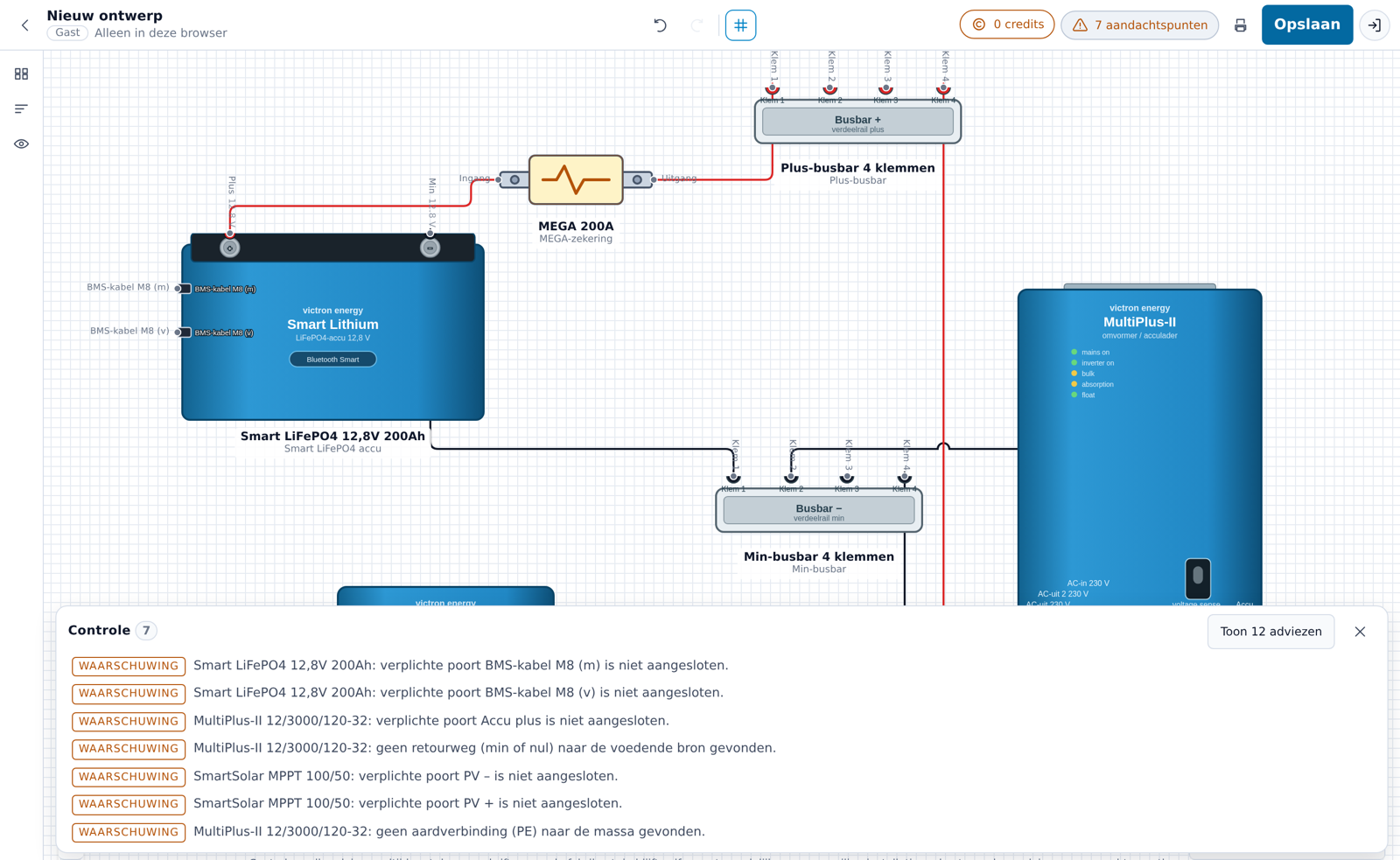

Het schema wordt nagekeken op spanning per net, ontbrekende massa, te dunne kabels en zekeringen die niet passen. Fouten en waarschuwingen staan bij elkaar in de controle-lade.
Na een half uur tekenen heb je geen plaatje maar een werkstuk waarmee je kunt inkopen en bouwen:

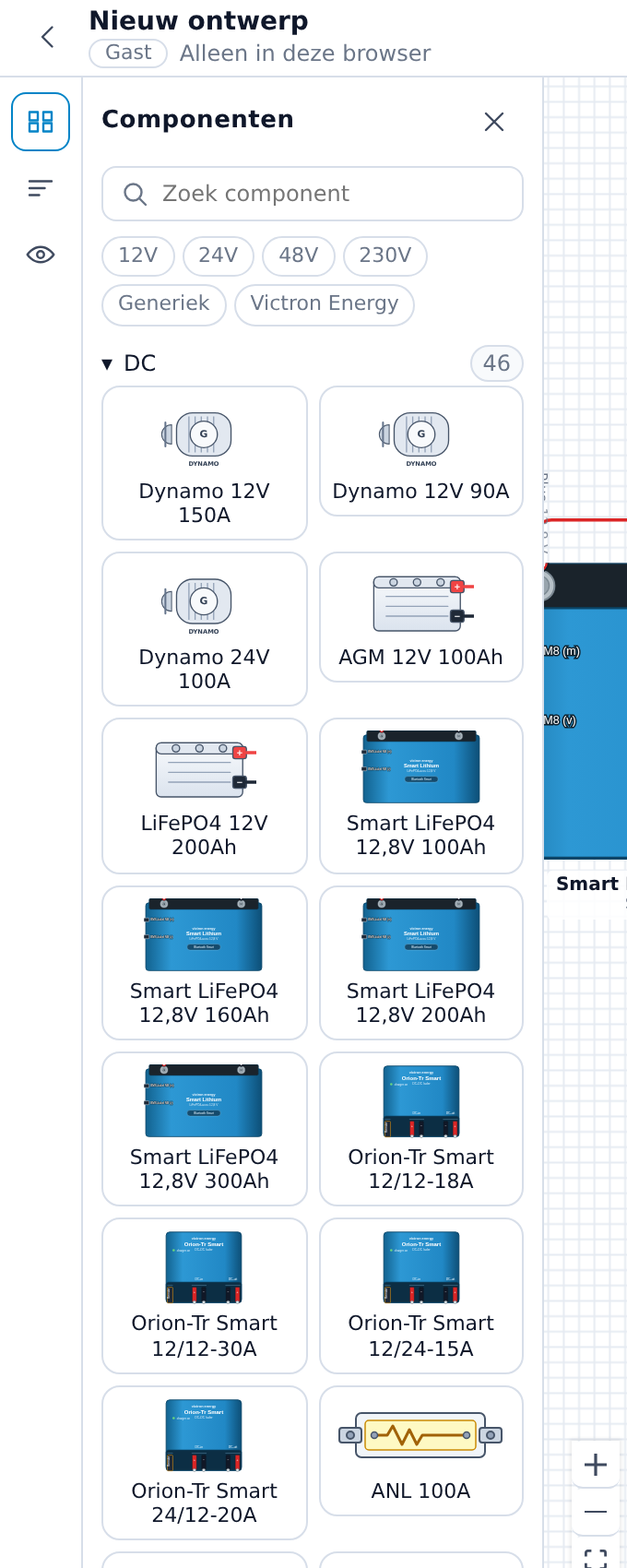

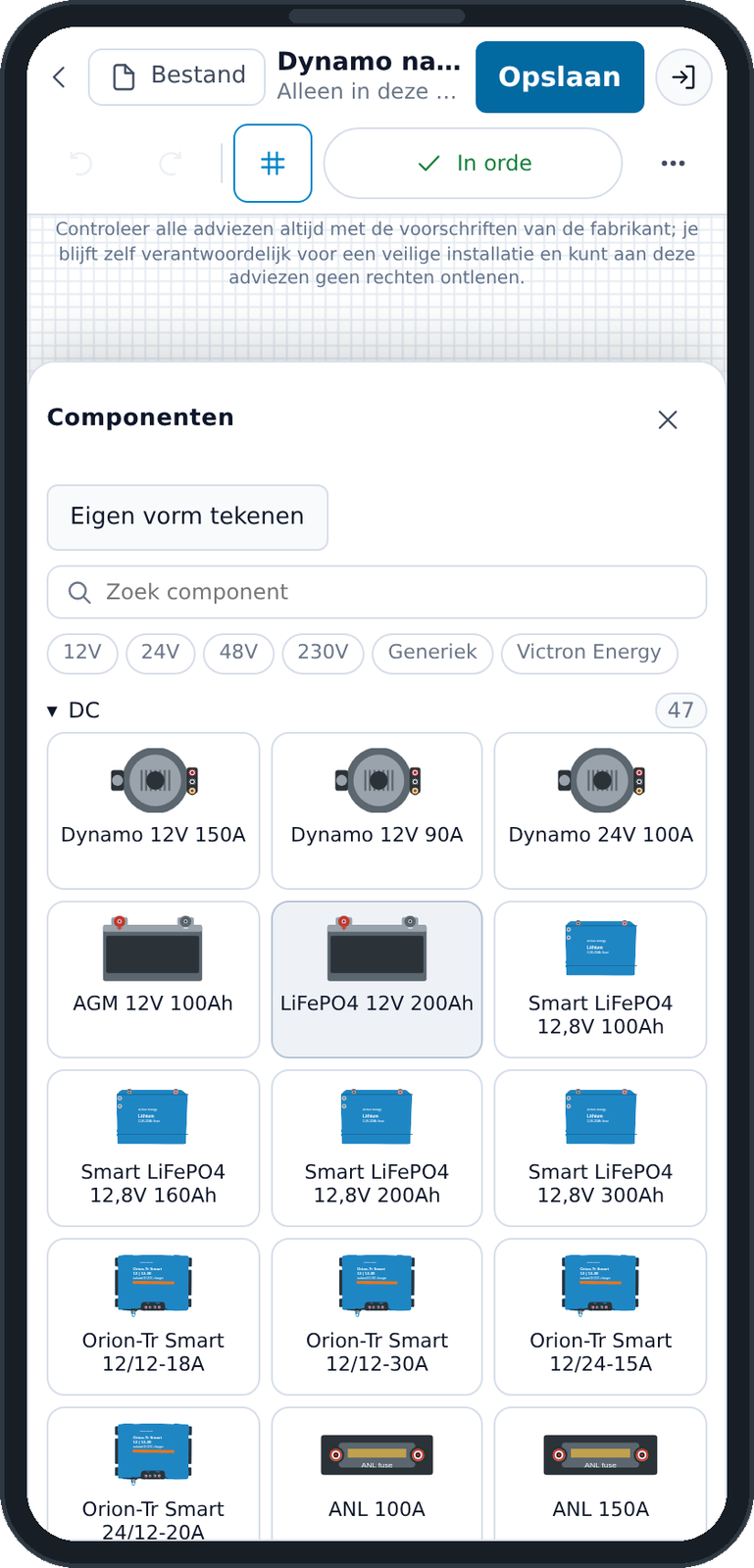

Zoek in de bibliotheek op MultiPlus, SmartSolar, Lynx, Cerbo, accu of zekering en sleep het component op de tekening. Elk component heeft de klemmen van het echte apparaat.

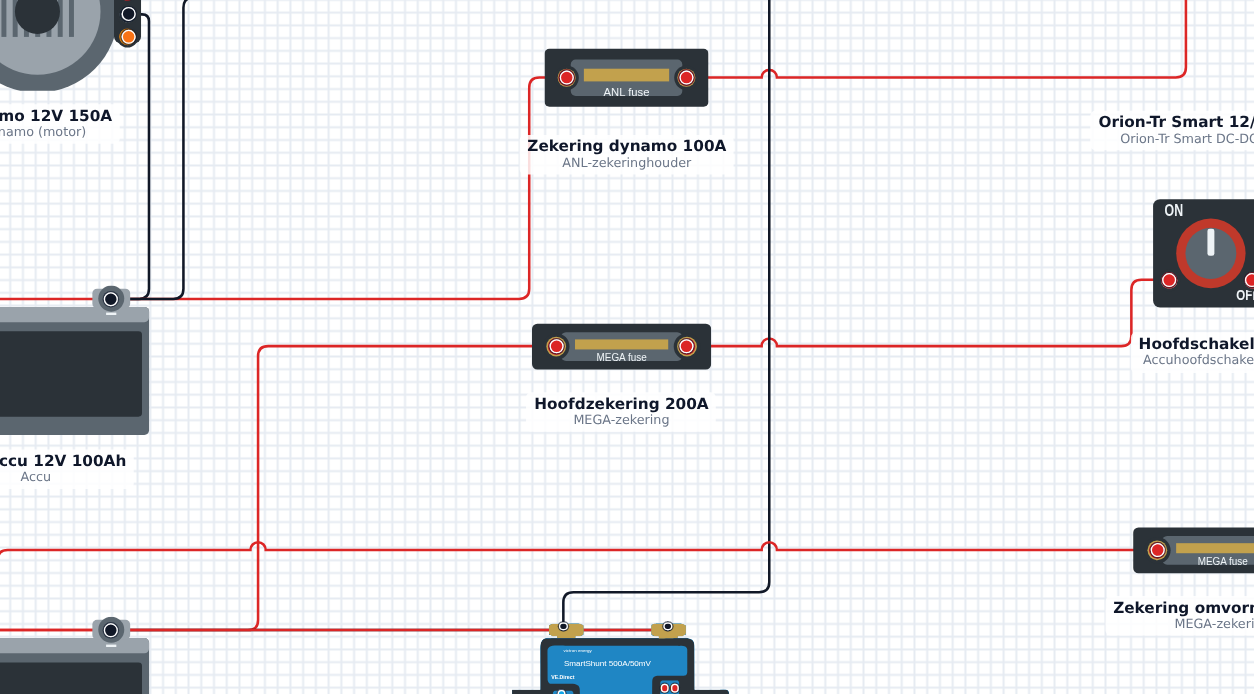

Verbind klem met klem. De aderkleur volgt de polariteit en het domein, en per kabel vul je doorsnede en lengte in.
De aandachtspunten reageren direct op je tekening: ontbrekende retourweg, te zware last op een kabel, verkeerde spanning of een te kleine zekering. Daarna print je het schema of bewaar je het als PDF.
Tekenen en controleren kan zonder account. Voor opslaan maak je een gratis account; wat een export zonder watermerk kost, staat in je account bij credits.

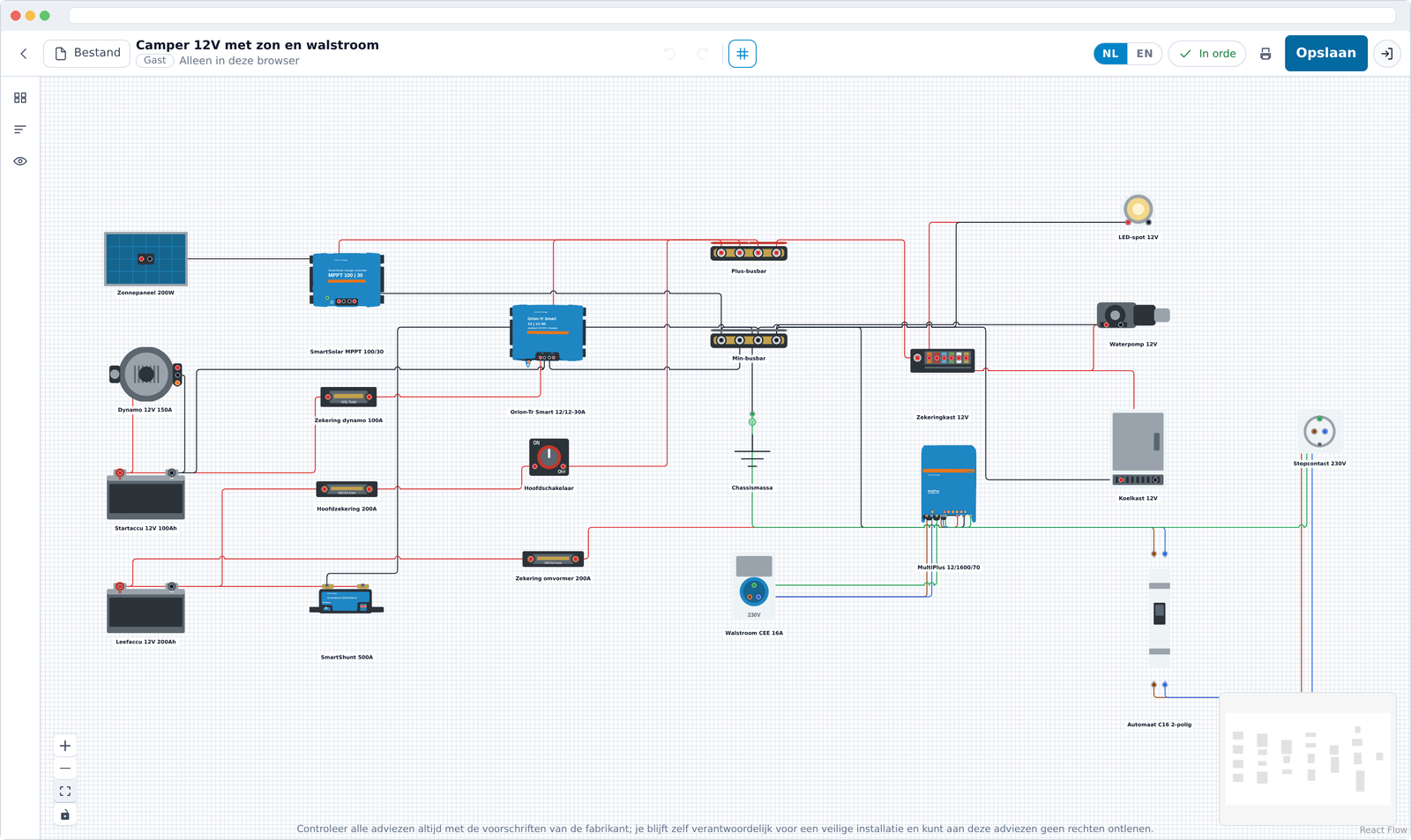

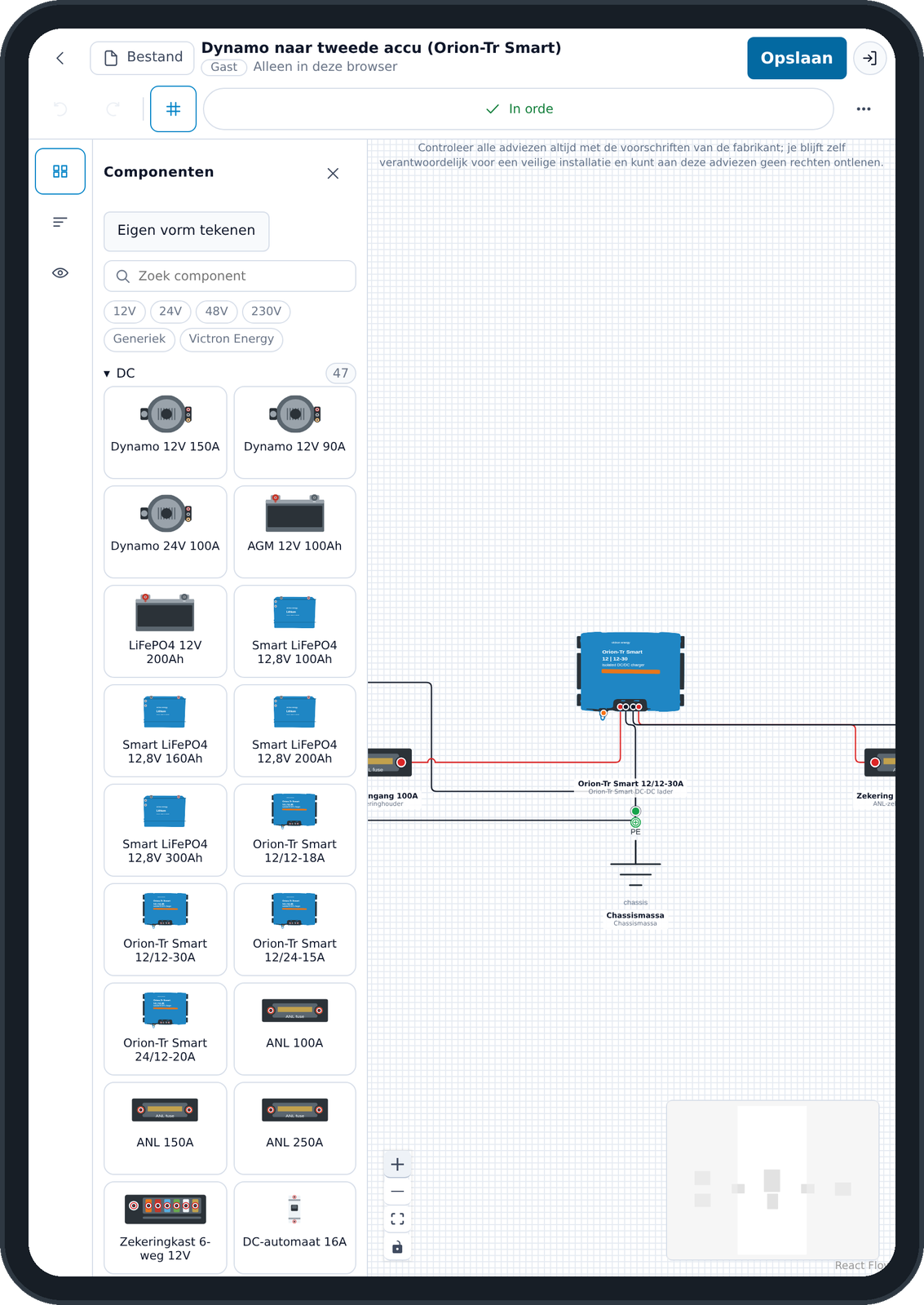

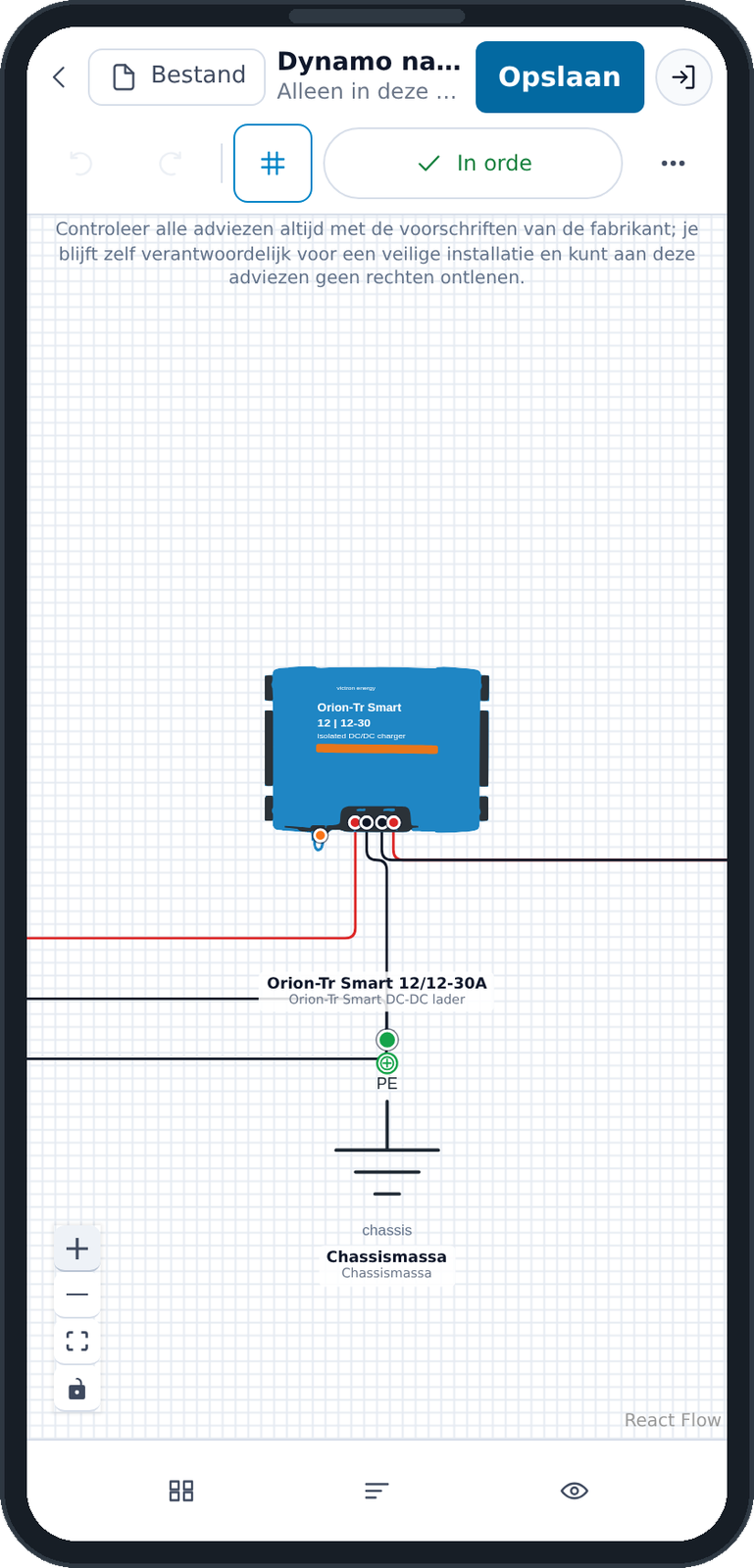

Dezelfde tekening op een groot scherm en met je vingers op een aanraakscherm.
12V, 24V en 230V naast elkaar. De app bepaalt per net de spanning — ook bij twee 12V-accu's in serie — en waarschuwt zodra een apparaat op de verkeerde spanning hangt.

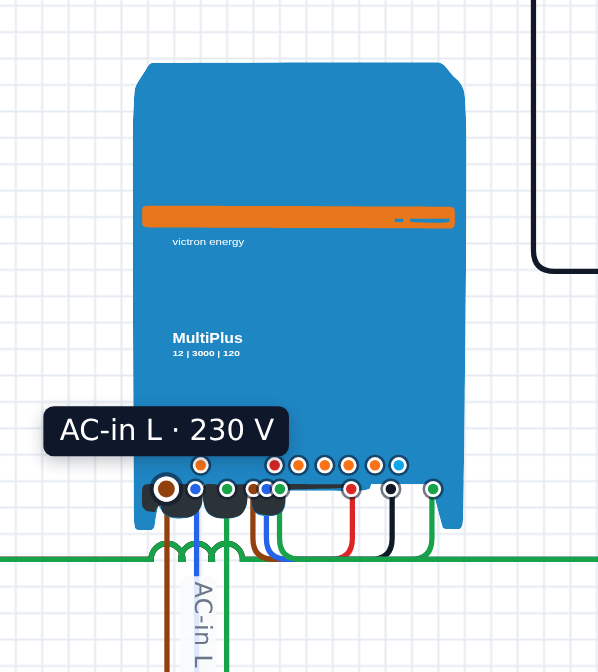

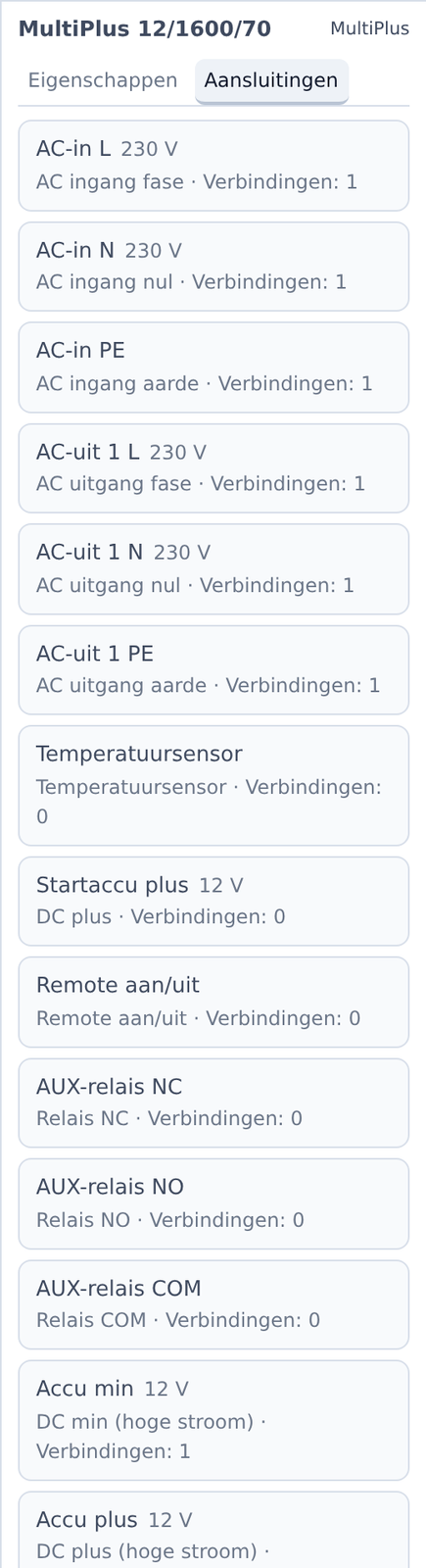

De tekeningen komen uit de componentdata, dus de klemmen op het symbool zijn dezelfde als op het apparaat: AC-in, AC-out 1 en 2, DC, Ground en Energize.
Per verbinding kabeldikte, lengte en stroom invullen; de controle rekent spanningsval door en meldt te lichte beveiliging of ontbrekende aarding.
Een schema afdrukken of als PDF opslaan om mee te nemen naar de installatie of te delen met je installateur.
In een gewone diagramtool zijn een accu en een omvormer allebei een rechthoek. Zo'n programma weet niet hoeveel stroom er door een kabel loopt, welke zekering daarbij past, welke spanning op een net staat, welke aansluitingen een component heeft of waar een elektrische fout zit.
12V-installatie met omvormer/lader, zonnepanelen, DC-DC-lader vanaf de dynamo en 230V-groepen op walstroom.
Camperschema tekenen →Boordnet met scheidingsrelais of ArgoFET, servicebank en startaccu, massa naar de romp en walstroom met aardlekbeveiliging.
Bootschema tekenen →24V- of 48V-opstelling met zonneladers, accubank, busbars en zekeringen, inclusief spanningsval over lange kabels.

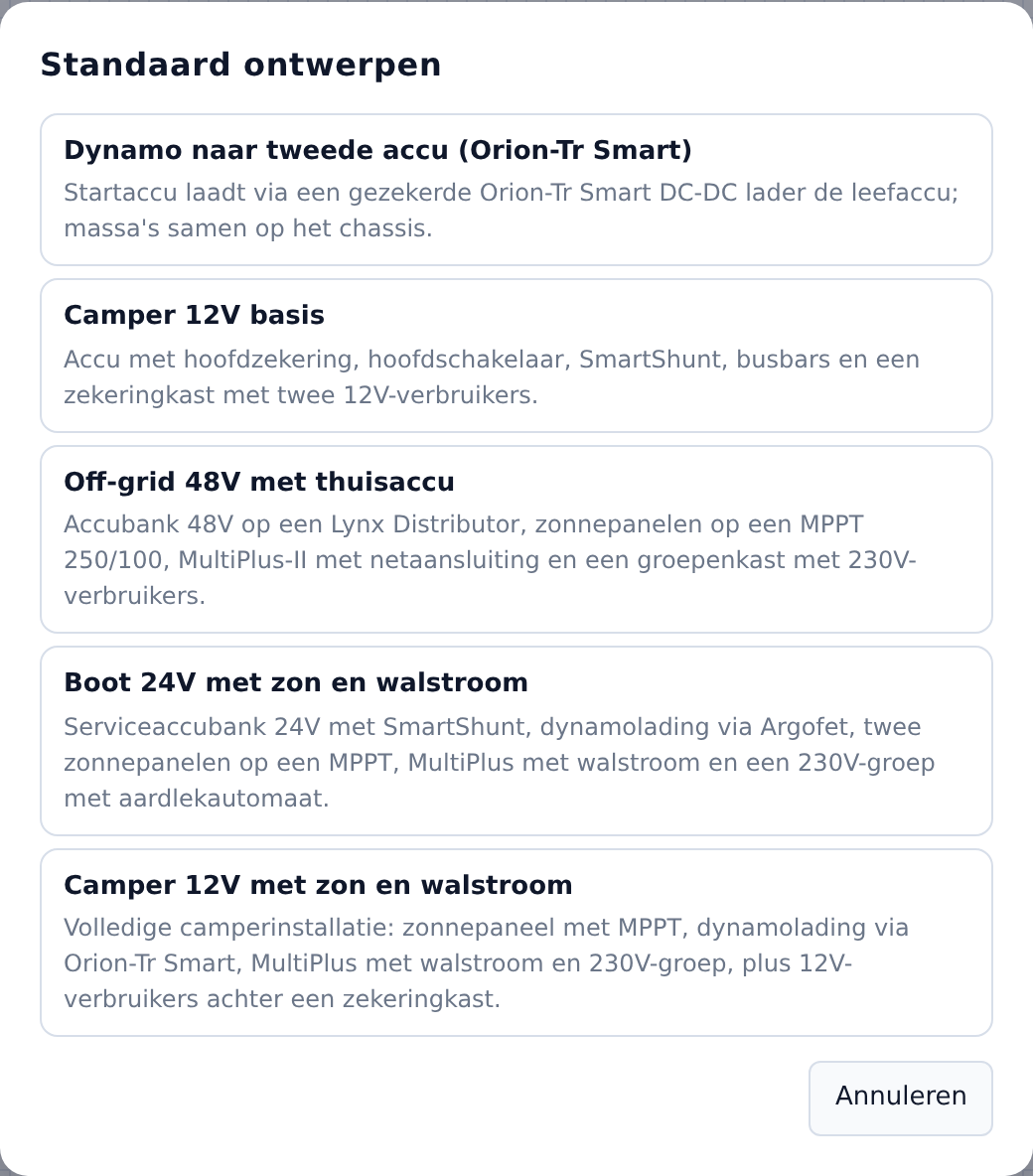

Off-grid-schema tekenen →Vijf uitgewerkte installaties met accu, zekeringen, hoofdschakelaar, laadregelaar en omvormer — per schema zie je precies welke onderdelen erin zitten en waar ze op aangesloten zijn.
Voorbeeldschema's →Per installatietype een eigen pagina, plus rekenhulpen voor kabeldikte, zekeringen, spanningsval en accucapaciteit.

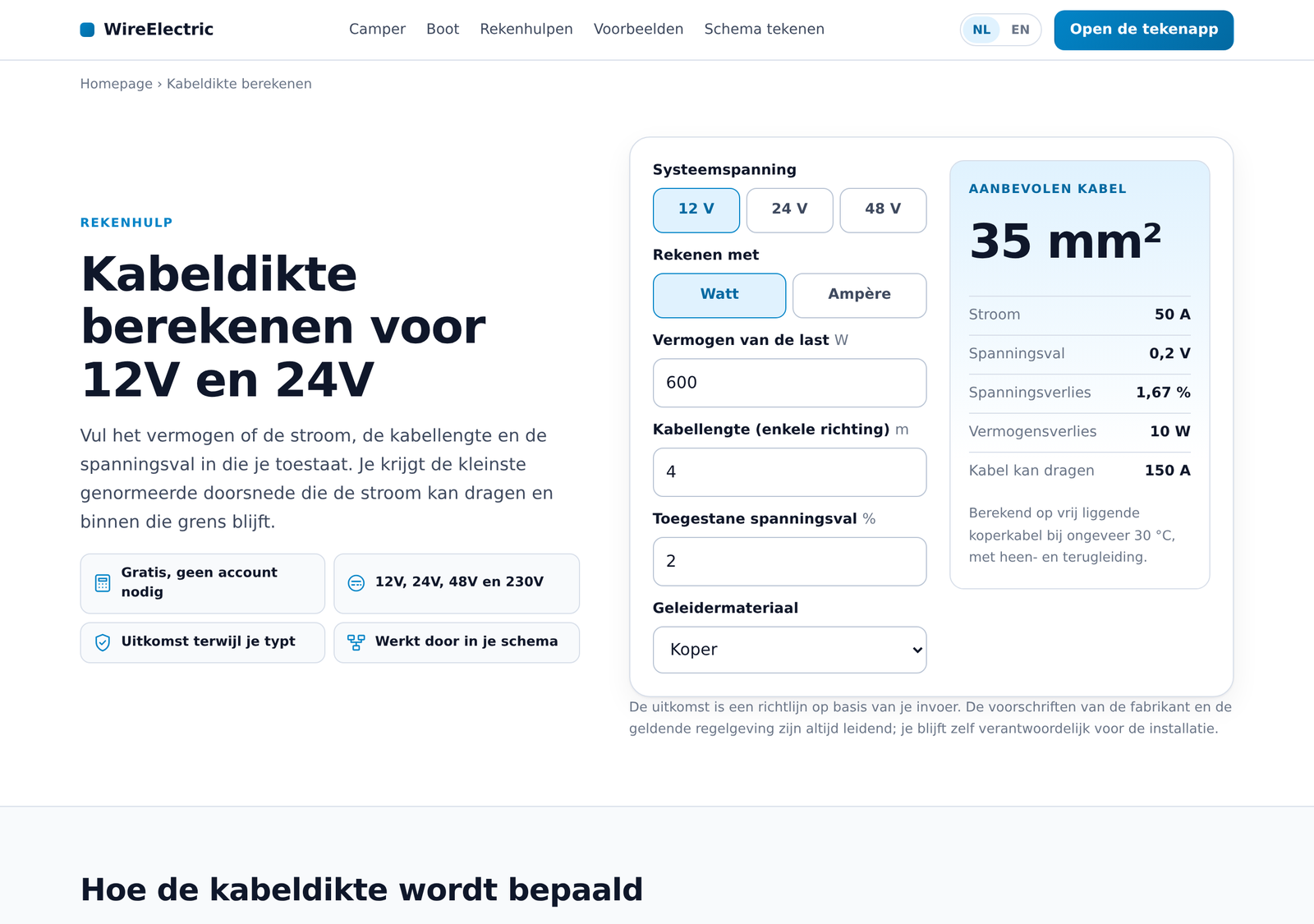

Bereken welke kabeldoorsnede past bij je 12V- of 24V-installatie op basis van stroom, lengte en spanningsval.
Bekijken →Vind een passende zekering voor je stroomkring, inclusief controle of de kabel die waarde kan dragen.
Bekijken →Controleer hoeveel spanning je over een kabel verliest en wat er bij je verbruiker overblijft.
Bekijken →Bereken hoeveel accucapaciteit in Ah je nodig hebt voor je dagverbruik en autonomie.
Bekijken →Bereken hoe lang een accu een verbruiker kan voeden, met het bruikbare deel en omvormerverlies erin.
Bekijken →Reken vermogen direct om naar stroom bij 12V, 24V, 48V of 230V.
Bekijken →Bereken indicatief hoeveel Wp zonnepanelen je nodig hebt voor je dagverbruik.
Bekijken →WireElectric rekent dit niet los uit, maar per verbinding in je eigen schema: je plaatst de echte componenten, tekent de kabels en ziet meteen waar de doorsnede, de zekering of de spanningsval niet klopt.
Tekenen kan zonder account.
Open WireElectricWireElectric gebruikt componenten met hun eigen klemmen en elektrische eigenschappen en rekent daarmee mee: spanning per net, stroom per kabel, kabeldikte, spanningsval en zekeringen.
WireElectric wordt in Nederland ontwikkeld en onderhouden door Twiks. Componentgegevens komen waar mogelijk uit de documentatie van de fabrikant. De controles helpen je bij het ontwerp, maar zijn geen keuring: laat een installatie bij twijfel door een vakman nakijken.
Elke pagina laat zien wat je voor dat type installatie in WireElectric kunt tekenen en controleren.
